상세 정보 |
|||
| 제품명: | QSFP 모듈용 고속 MT 조립 광섬유 패치코드 | 섬유 코어: | 2층/4층/8층/12층/24층 |
|---|---|---|---|
| 파이버 모드: | OM2, OM3, OM4, OM5; OS1, OS2 | 연마 유형: | APC 또는 PC |
| 성별: | 남성, 여성 | 손실: | 저손실 또는 표준 손실 |
| 섬유 길이: | 20mm에서 50mm까지 | 섬유 모양: | 테이프 형태 |
| 길이 공차: | +0.3/-0mm~+0.5/-0mm | ||
| 강조하다: | 고속 MT 패치코드,저손실 QSFP 패치코드,맞춤형 MT 조립 광섬유 패치코드 |
||
제품 설명

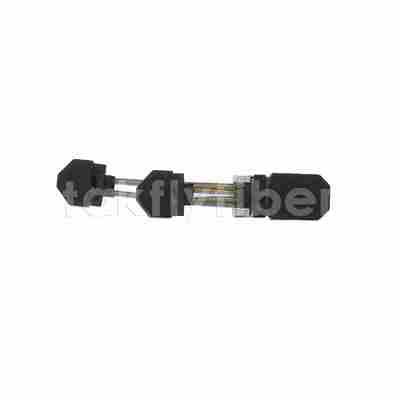

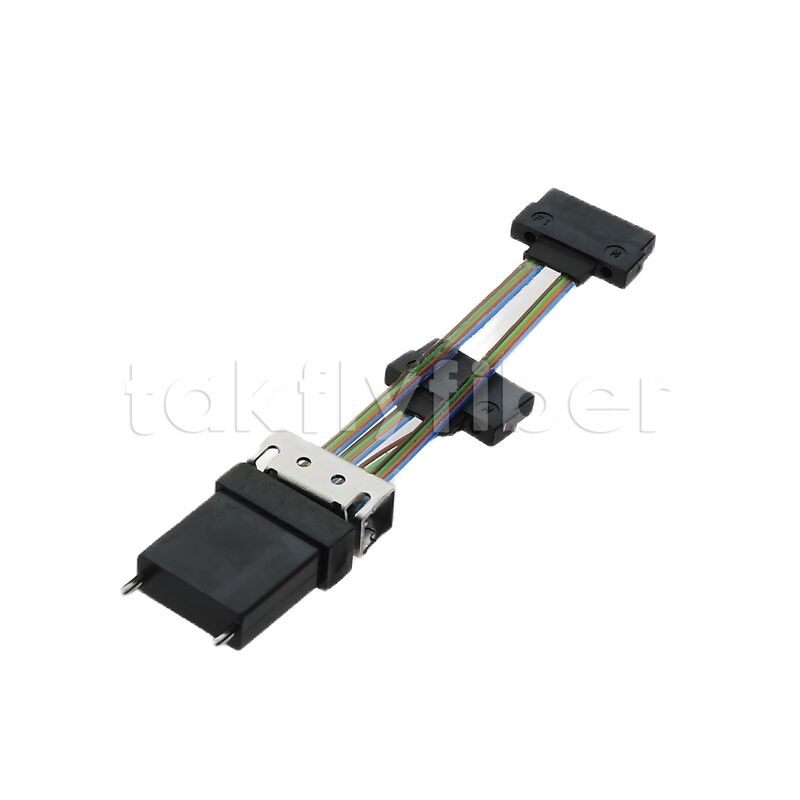

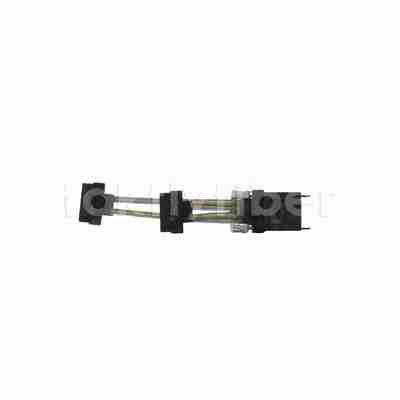

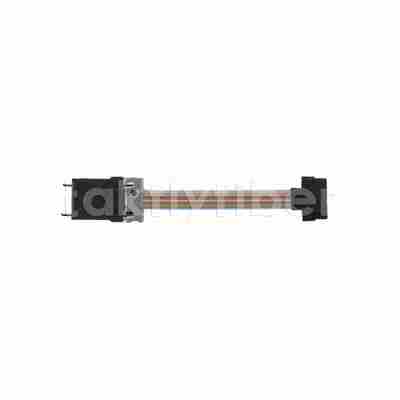

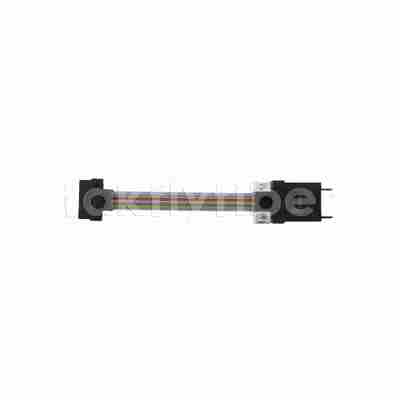

QSFP 모듈용 고속 MT 어셈블리 광섬유 패치코드
Takfly의 고속 MT 단축 패치코드는 병렬 광 기술의 필수 구성 요소로, QSFP 광 모듈의 내부 광 렌즈와 외부 포트를 연결하도록 특별히 설계되어 원활한 신호 전송을 보장합니다. 안정적인 전송, 높은 신뢰성, 맞춤형 옵션과 같은 속성을 갖춘 이 점퍼는 광 모듈, 테스트 장비, 의료 기기 등에서 광범위하게 응용됩니다.
Takfly는 포괄적인 MT 패치코드 제품군을 제공하여 전송 모드, 케이블 유형 및 커넥터 변형의 유연한 맞춤 설정을 지원합니다.
주요 특징
- GR-1435 및 GR-1221 표준과 호환
- 전송 모드: 다중 채널 병렬 광 연결
- 40G(4x10G), 100G(4x25G), 4x32G, 200G(8x25G), 800G(8x100G) 지원
- 커플링 모드: 가이드 핀을 통한 0° 및 8°에서 MT와 MT 간 수동 커플링
- 삽입 손실 ≤ 0.60dB, 일반 삽입 손실 0.20dB, 반사 손실 ≥ 20dB
- 작동 온도: -40°C ~ +85°C
응용 분야
이 제품은 QSFP, QSFP+, QSFP28, 100GPSM4, QSFP-DD, Micro, OSFP, CXP, CFP, CDFP 및 기타 병렬 전송 광 트랜시버 모듈에 적용되며, 200G 이상의 다양한 광 모듈의 내부 마이크로 연결 응용 분야에 대한 OEM/ODM 매칭을 지원합니다.
기술 사양
| 항목 | 사양 |
|---|---|
| 커넥터 A | 가이드 핀이 있는 MT 인서트 |
| 커넥터 B | MT 핀 |
| 광섬유 모양 | 리본 / 느슨한 광섬유 |
| 코어 수 | 8F/12F/16F/24F |
| 광섬유 모델 | OM2, OM3, OM4, OM5; OS1, OS2 |
| 길이 | 20-50mm 선택 사항 |
| 길이 허용 오차 | +0.3/-0mm ~ +0.5/-0mm |
품질 보증: 배송 전 삽입 손실, 반사 손실, 페이스 테스트, 3D 테스트 및 극성 테스트 100% 검사.
Takfly를 선택하는 이유
- 광섬유 제품 분야 25년 이상의 제조 경험
- 6년 이상 경력의 조립 작업자 450명 이상
- R&D 엔지니어 10명 이상
- 독일 수입 사출기 16대 및 생산 라인 16개
- 30대 이상의 테스트 장비: OTDR, 3D, VFL, IL&RL 테스트 장비; 인장 강도 테스터, 압축 저항 테스터, 파워 미터 테스터, 라이트 체커 등
- OEM 브랜드 허용
- 정기 전시회 참가: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition 등
- 주요 협력 파트너: Nvidia, Google, Vodafone, Telefonica, Orange, Movistar 등
품질 관리 프로세스
- 생산 전 원자재 입고 검사 무작위 검사
- 각 개별 공정 완료 후 전체 검사
- 생산 중간 단계 전체 검사
- 포장 전 완제품 전체 검사
- 배송 전 무작위 검사
배송 정보
샘플: 1-3 영업일
대량 생산 주문: 3-7 영업일
포장: 귀하의 요구 사항에 따라 플라스틱 백, 상자 및 팔레트 옵션 사용 가능
대량 생산 주문: 3-7 영업일
포장: 귀하의 요구 사항에 따라 플라스틱 백, 상자 및 팔레트 옵션 사용 가능
